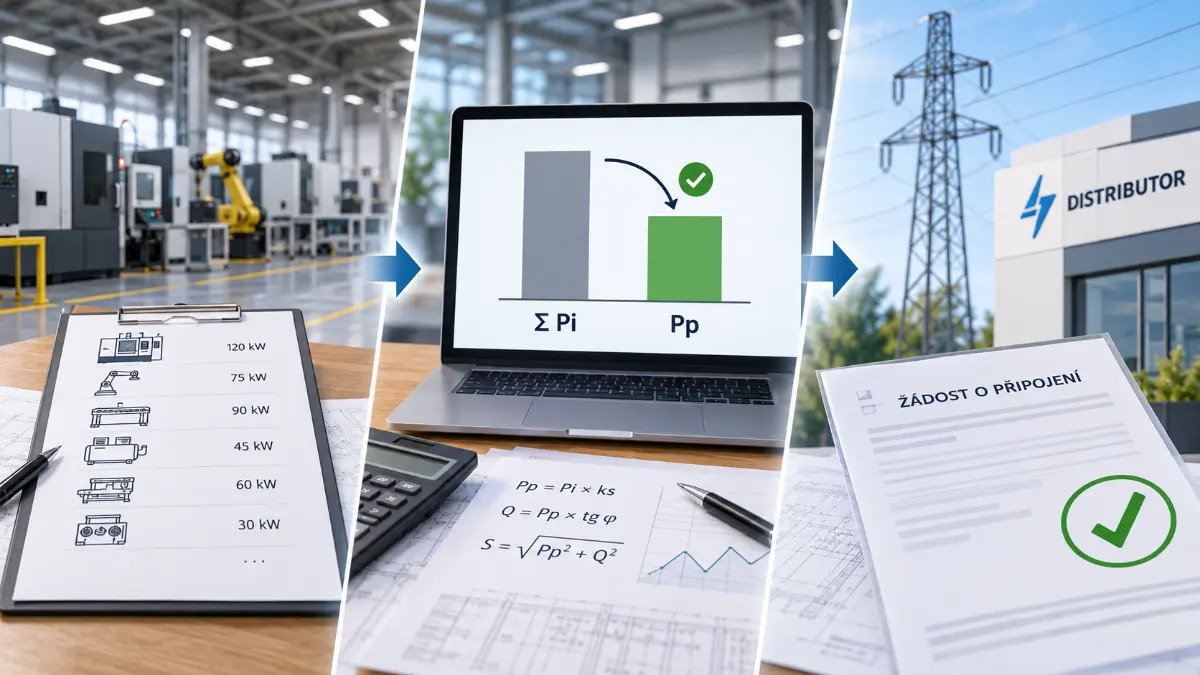

Investor odevzdá projektantovi seznam strojů s příkony. Projektant je sečte, výsledek pošle distributorovi a podá žádost o příkon. Jenže součet jmenovitých příkonů není skutečný příkon objektu. Distributor přizná příkon, který ve skutečnosti nestačí – nebo naopak investor zaplatí za příkon, který nikdy nevyužije. Správně zpracovaná energetická bilance těmto situacím předchází.
Odpověď v kostce: Energetická bilance je výpočtový dokument, který stanovuje instalovaný příkon (Pi), výpočtový příkon (Pp = Pi × ks), jalový výkon a maximální proudové zatížení objektu. Zohledňuje koeficient soudobosti (u výrobních hal 0,5–0,75) a účiník cos φ, protože prostý součet jmenovitých příkonů skutečnému odběru neodpovídá. Je klíčovým podkladem pro žádost o připojení, dimenzování přípojky nebo trafostanice i pro výběr jisticích prvků.
Co je energetická bilance a k čemu slouží?
Energetická bilance je výpočtový dokument, který stanovuje:
- instalovaný příkon (Pi) – součet příkonů všech spotřebičů
- výpočtový příkon (Pp) – skutečně odebíraný příkon s ohledem na soudobost a způsob provozu
- jalový výkon (Q) – pro posouzení nutnosti kompenzace
- maximální proudové zatížení – pro dimenzování přípojky, pojistek, kabelů a rozváděčů
Energetická bilance je klíčový podklad pro:
- žádost o připojení k distributorovi (výše rezervovaného příkonu)
- dimenzování přípojky nebo trafostanice
- výběr výkonu transformátoru
- dimenzování hlavního rozváděče a jisticích prvků
Co je koeficient soudobosti a proč je klíčový?
Instalovaný příkon je vždy vyšší než výpočtový – ne všechny spotřebiče jedou najednou a na plný výkon. Koeficient soudobosti (ks) toto zohledňuje.
Pro různé typy objektů se ks liší:
| Typ objektu / zóna | Koeficient soudobosti ks |
|---|---|
| Výrobní hala (různorodé stroje) | 0,5–0,75 |
| Kancelářská budova | 0,6–0,8 |
| Obchodní centrum | 0,7–0,85 |
| Datové centrum | 0,85–0,95 |
| Osvětlení (LED) | 0,9–1,0 |
| Zásuvkové obvody | 0,1–0,4 |
| Klimatizace | 0,7–0,9 |
| Technologie (procesní průmysl) | 0,7–0,85 |
Koeficient soudobosti není konstantní – závisí na konkrétním provozu. U zakázkové výroby s různorodými stroji bývá nižší, u automatizovaných linek s pevně daným taktem vyšší.
Výpočtový příkon: Pp = Pi × ks
Co je účiník (cos φ) a jalový výkon?
Průmyslové spotřebiče (motory, svářecí stroje, UPS) odebírají nejen činný výkon (P, kW), ale i jalový výkon (Q, kvar). Distributor fakturuje a dimenzuje sítě podle zdánlivého výkonu (S, kVA).
Vztah: S = P / cos φ
Příklad: motor s příkonem 75 kW a cos φ = 0,78 má zdánlivý výkon S = 75 / 0,78 = 96 kVA.
Pokud cos φ celého objektu klesne pod 0,95, distributor zpravidla:
- fakturuje penalizaci za odběr jalové energie (dle tarifu distributora)
- nebo požaduje instalaci kondenzátorové baterie pro kompenzaci jalového výkonu
Projekt energetické bilance musí stanovit cos φ celého objektu a v případě nízkého cos φ navrhnout kompenzační kondenzátorovou baterii (zpravidla jako součást hlavního rozváděče nebo jako samostatnou stanici).
Kompenzace se projektuje dle ČSN EN 61642 a ČSN 33 3430 – špatně navržená kompenzace může způsobit rezonance a nadproudy při harmonickém zkreslení sítě.
Jak se počítají zkratové proudy a úbytky napětí?
Správná energetická bilance zahrnuje i:
Výpočet zkratového proudu (dle ČSN EN 60909)
Projektant musí ověřit, zda přístroje v rozváděčích mají dostatečnou zkratovou odolnost (Icn). Zkratový proud závisí na impedanci napájecí sítě (hodnota z podmínek připojení distributora) a impedanci transformátoru.
Příklad: transformátor 630 kVA, uk% = 4 %, napájení z distribuční soustavy se zkratovým výkonem 100 MVA → zkratový proud na přípojnicích NN rozváděče ≈ 15–20 kA. Přístroje (jističe, stykače, přípojnice) musí být dimenzovány na min. tuto hodnotu.
Výpočet úbytku napětí
Při rozběhu velkých motorů dochází k poklesu napětí v síti. ČSN 33 2000-5-52 a ČSN EN 60038 definují přípustné odchylky napětí (±10 % od jmenovité hodnoty pro průmyslová zařízení). Překročení způsobuje:
- výpadky citlivých přístrojů a PLC
- přehřívání motorů
- rušení ostatních spotřebičů
Výpočet úbytku napětí při rozběhu největšího motoru v hale je součástí dimenzování kabelových tras.
💡 Tip z praxe: U průmyslových hal s frekvenčními měniči je nutné posoudit i harmonické zkreslení napěťové křivky (THD – Total Harmonic Distortion). Frekvenční měniče jsou nelineární zátěže a produkují vyšší harmonické. Překročení limitů dle EN 61000-3-12 (pro příkony nad 75 A na fázi) může být důvodem reklamace ze strany distributora nebo poruch citlivých přístrojů.
Jak se energetická bilance mění v jednotlivých fázích projektu?
Ve fázi DUR nebo studie – přibližná bilance na základě podobných referenčních objektů. Slouží k posouzení nutnosti trafostanice.
Ve fázi DSP – podrobná bilance s koeficienty soudobosti, výpočtem cos φ a zkratovými proudy. Podklad pro žádost o připojení a dimenzování.
Ve fázi DPS – finální bilance s přesnými typy přístrojů, průřezy kabelů a nastavením jistících prvků. Součást výkresů a technické zprávy.
Energetická bilance se při realizaci aktualizuje, pokud dojde ke změnám v počtu nebo výkonu spotřebičů – a vždy se archivuje jako součást dokumentace skutečného provedení.
Časté dotazy
Proč nestačí sečíst příkony strojů? Protože ne všechny spotřebiče běží najednou a na plný výkon. Prostý součet jmenovitých příkonů (instalovaný příkon Pi) je vždy vyšší než skutečně odebíraný výkon. Realitu zohledňuje koeficient soudobosti ks: výpočtový příkon Pp = Pi × ks, přičemž u výrobní haly se ks pohybuje mezi 0,5 a 0,75.
Co je účiník cos φ a proč na něm záleží? Účiník vyjadřuje poměr činného a zdánlivého výkonu. Průmyslové motory mají cos φ typicky 0,75–0,85. Pokud cos φ celého objektu klesne pod 0,95, distributor zpravidla fakturuje penalizaci za odběr jalové energie nebo požaduje instalaci kompenzační kondenzátorové baterie.
Kdy je nutná kompenzace jalového výkonu? Tehdy, když účiník objektu klesne pod hodnotu požadovanou distributorem (obvykle 0,95). Kompenzace se projektuje dle ČSN EN 61642 a ČSN 33 3430 – špatně navržená baterie může při harmonickém zkreslení sítě způsobit rezonance a nadproudy.
V jaké fázi projektu vzniká energetická bilance? Přibližná bilance vzniká už ve studii nebo DUR (posouzení nutnosti trafostanice), podrobná bilance s koeficienty soudobosti a zkratovými proudy ve fázi DSP a finální bilance s přesnými přístroji a průřezy kabelů ve fázi DPS.
