SVJ schválí instalaci wallboxů. Elektrikář nainstaluje 10 wallboxů po 11 kW. Celkový instalovaný výkon: 110 kW. Přípojka bytového domu: 63 A / 3× = přibližně 43 kW. Výsledek: první zimní večer, kdy se vrátí většina obyvatel z práce a zapojí auto, přípojka přetíží hlavní jistič a celý dům vypadne. Tento scénář není hypotéza – je to fyzika a stane se vždy, pokud chybí load management nebo dostatečný příkon.
Odpověď v kostce: Počet wallboxů, který bytový dům unese, neurčuje počet bytů, ale volná kapacita přípojky po odečtení běžného odběru domu. U přípojky 3× 100 A (≈ 69 kW) se špičkovým odběrem 30 kW zbývá bez load managementu jen na 3–4 wallboxy 11 kW současně. Projektant počítá se soudobostí 20–40 % instalovaného výkonu; load management umožní připojit více wallboxů tím, že dynamicky přerozděluje dostupný výkon a nikdy nepřekročí smluvní příkon.
Jak se počítá kapacita přípojky pro wallboxy?
Výchozí bod je smluvní příkon – hodnota hlavního jističe na odběrném místě bytového domu. Jistič v ampérech a napěťová soustava (3× 230/400 V) dávají maximální příkon:
- Jistič 3× 63 A → max. příkon ≈ 43 kW (P = √3 × U × I = 1,73 × 400 × 63)
- Jistič 3× 100 A → max. příkon ≈ 69 kW
- Jistič 3× 160 A → max. příkon ≈ 111 kW
Jenže maximální příkon přípojky je sdílený – vytápění, osvětlení, výtahy, společné prostory a byty z něj čerpají každý den. Průměrný bytový dům s 20–30 byty běžně odebírá v odpoledním špičkovém čase 15–30 kW jen na standard domácností. Zbývající kapacita pro dobíjení je tedy výrazně nižší, než naznačuje výše jističe.
Co je soudobý výkon dobíjení?
Projektant nepočítá s tím, že všechny wallboxy jedou naplno najednou. Zavádí soudobý výkon – pravděpodobnost, že v jednu chvíli dobíjí určitý podíl všech wallboxů zároveň.
ČSN 33 2000-7-722 a odborné metodiky přístupu distributorů uvádějí soudobost pro bytové domy zpravidla v rozsahu 20–40 % instalovaného výkonu wallboxů (závisí na počtu stání, profilu uživatelů, době dostupnosti nabíjení). Při 10 wallboxech × 11 kW = 110 kW instalovaný výkon a soudobosti 30 % → soudobý výkon ≈ 33 kW.
Tento výpočet je vstupem do posouzení kapacity přípojky a rozhodnutí, zda je load management nutný.
Co je load management a jak funguje?
Load management (řízení zátěže, nebo dynamické řízení výkonu dobíjení) je systém, který v reálném čase sleduje celkový odběr budovy a podle dostupné kapacity dynamicky přiděluje výkon jednotlivým wallboxům.
Princip:
- Měřič na hlavní přípojce (nebo HDS – hlavní domovní skříň) snímá aktuální odběr budovy
- Řídicí jednotka load managementu vypočítá, kolik kW zbývá pro dobíjení (smluvní příkon − aktuální odběr budovy)
- Tato kapacita se dynamicky přerozdělí mezi aktivní wallboxy
- Pokud se odběr budovy zvýší (večerní špička), load management sníží výkon dobíjení; pokud odběr klesne, zvýší ho
Výsledkem je, že přípojka nikdy nepřekročí smluvní hodnotu – a přitom dobíjení probíhá s maximálním dostupným výkonem v daný okamžik.
Jaké komunikační standardy load management potřebuje?
Load management funguje, jen pokud wallboxy přijímají příkazy k úpravě výkonu. Existují dva přístupy:
OCPP (Open Charge Point Protocol) – otevřený standard pro komunikaci mezi dobíjecí stanicí a řídicím systémem. OCPP 1.6 a OCPP 2.0.1 jsou aktuální verze. Wallboxy s OCPP certifikací jsou interoperabilní s různými load management systémy – investor není vázán na jednoho výrobce wallboxů ani řídicího softwaru.
Proprietární protokoly – Loxone, ABB, Schneider nebo Fronius nabízejí vlastní load management systémy, které fungují s jejich wallboxy. Jsou jednodušší na konfiguraci, ale svazují celé řešení s jedním výrobcem.
Pro bytové domy a komerční objekty s více wallboxy je OCPP preferovaným řešením z hlediska dlouhodobé flexibility.
Kolik wallboxů tedy přípojka unese?
Na tuto otázku neexistuje univerzální odpověď – závisí na stávajícím příkonu, běžném odběru budovy, počtu a výkonu wallboxů a na tom, zda je nasazen load management.

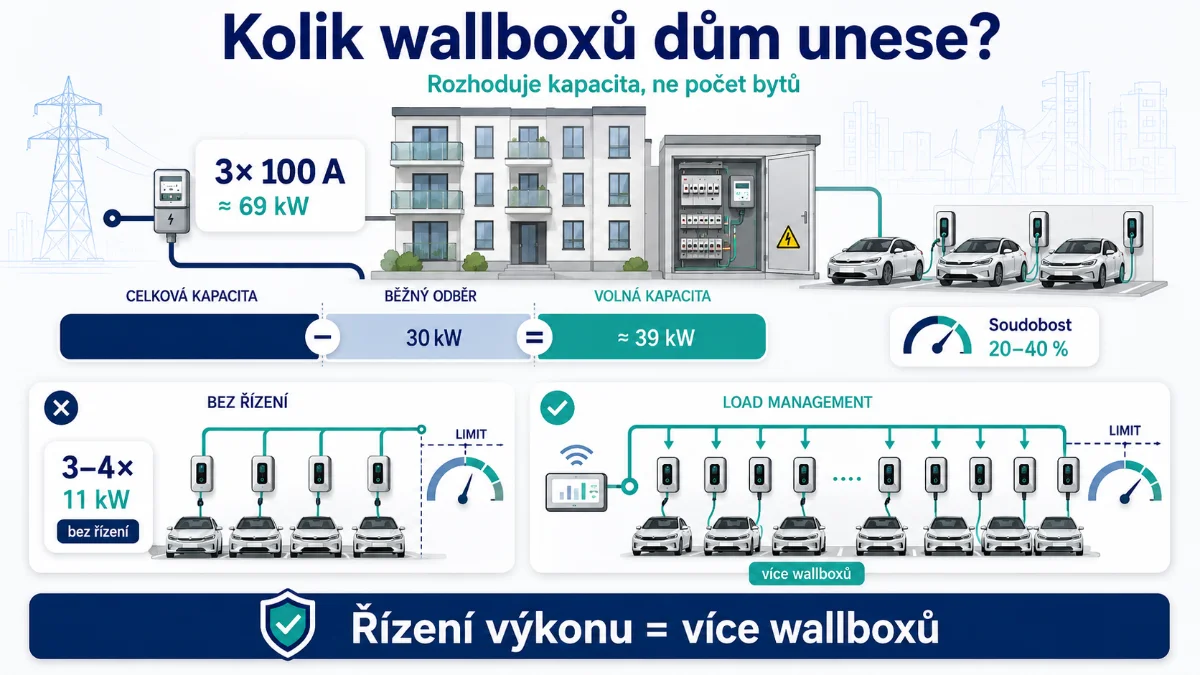

Jako orientační ukázka – bytový dům s přípojkou 3× 100 A (69 kW):
| Situace | Max. dobíjecí kapacita |
|---|---|
| Bez load managementu, špička odběru budovy 30 kW | ≈ 39 kW pro dobíjení = 3–4 wallboxy × 11 kW najednou |
| S load managementem, dynamicky | Celá zbývající kapacita přípojky, řízeně |
| S navýšeným příkonem na 3× 160 A + load management | ≈ 70–80 kW pro dobíjení v mimo-špičkovém čase |
Wallboxy nemusí dobíjet vždy plným výkonem – auto zapojené na noc dostane při řízeném dobíjení 3–4 kW a za 8 hodin nabije 24–32 kWh, což pro většinu denních jízd plně postačuje.
Kdy load management nestačí a je nutné navýšit příkon?
Load management pomáhá optimálně využít stávající kapacitu, ale nezajistí dostačující výkon, pokud je přípojka chronicky podkapacitní. Pokud bytový dům nemá ani po odečtení běžného odběru žádnou rezervu pro dobíjení, load management pouze zkonstatuje, že wallboxy nemohou dobíjet vůbec.
V takovém případě je nutné požádat distributora o navýšení příkonu – nebo zvážit instalaci FVE s bateriovým zásobníkem, která část spotřeby dobíjení pokryje z vlastní výroby a sníží nároky na síť.
💡 Tip z praxe: Distributoři mají v různých lokalitách odlišnou dostupnost volné kapacity. V rozvojových oblastech s novými bytovými domy může být navýšení příkonu pro wallboxy obtížné nebo podmíněné investicí do distribuční sítě, která jde k tíži investora. Toto zjistíme na začátku procesu – dříve, než je celý projekt navržen kolem výkonu, který distributor nemůže dodat.
Časté dotazy
Kolik wallboxů unese přípojka 3× 63 A? Přípojka 3× 63 A má maximální příkon přibližně 43 kW, který je ale sdílený s odběrem celého domu. Po odečtení běžné odpolední špičky (15–30 kW) zbývá reálně jen na 1–2 wallboxy 11 kW současně – nebo více kusů při nasazení load managementu.
Co je soudobost dobíjení? Pravděpodobnost, že v jednu chvíli dobíjí určitý podíl všech instalovaných wallboxů zároveň. Pro bytové domy se uvádí zpravidla 20–40 % instalovaného výkonu. Při 10 wallboxech × 11 kW (110 kW) a soudobosti 30 % vychází soudobý výkon ≈ 33 kW.
Nahradí load management navýšení příkonu? Ne vždy. Load management optimálně využije stávající kapacitu, ale pokud přípojka nemá po odečtení běžného odběru žádnou rezervu, wallboxy nemají z čeho dobíjet. Pak je nutné požádat distributora o navýšení příkonu nebo doplnit FVE s baterií.
Jaký komunikační protokol je pro load management nejlepší? Pro bytové a komerční objekty s více wallboxy otevřený standard OCPP (verze 1.6 nebo 2.0.1). Zajišťuje interoperabilitu – investor není vázán na jednoho výrobce wallboxů ani řídicího softwaru.
Potřebujete vědět, kolik wallboxů váš dům unese a zda je nutné navýšit příkon? Zpracujeme výpočet kapacity, navrhneme load management a připravíme dokumentaci pro distributora.
Autor: Tomáš Hrbáček, projektant
