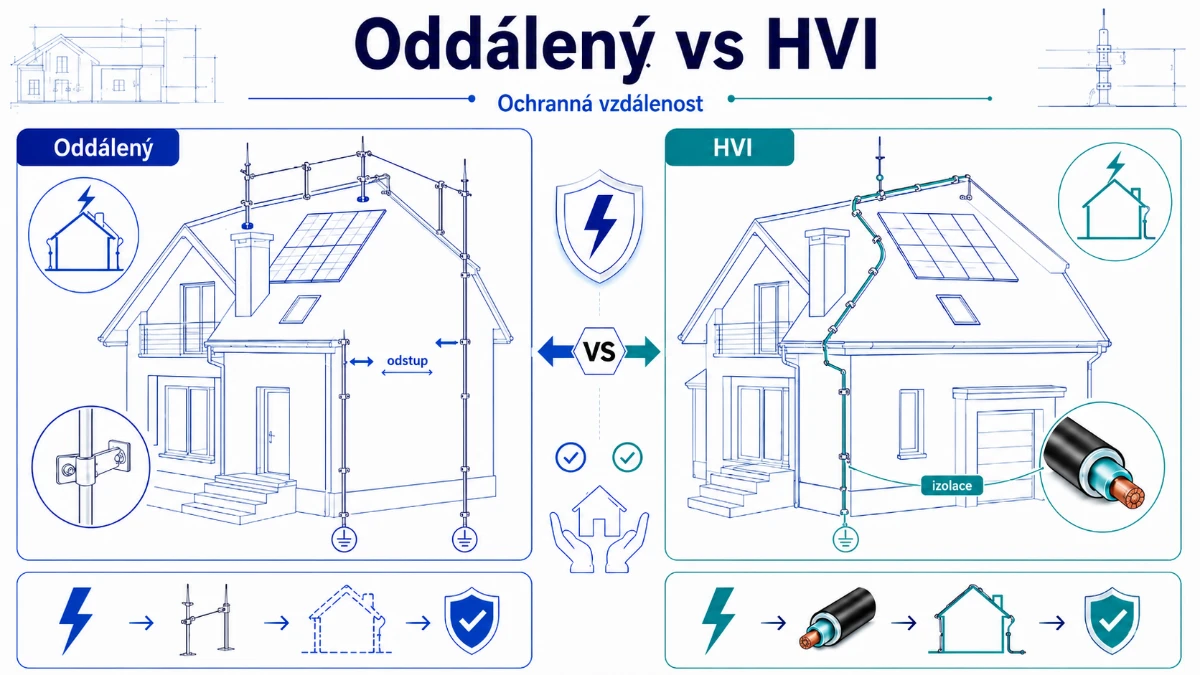

Projektant navrhne hromosvod, revizní technik ho odsouhlasí – a pak přijde na řadu realizační firma, která zjistí, že klasický systém se svody podél fasády na daný objekt prostě nejde bezpečně namontovat. Složitá střecha, komín blízko okapu, fotovoltaika na hřebeni. V tu chvíli se řeší, jestli jít cestou oddáleného hromosvodu, nebo sáhnout po izolovaném vodiči typu HVI. Rozdíl mezi oběma řešeními stojí na jednom jediném parametru – ochranné vzdálenosti.
Odpověď v kostce: Klasický oddálený hromosvod drží od vodivých a hořlavých částí budovy fyzickou vzdálenost pomocí distančních držáků nebo samostatných stožárů. Izolovaný systém HVI dosahuje stejné elektrické izolace uvnitř speciálně stíněného vodiče, takže svod může vést přímo po povrchu konstrukce. Volba závisí na tvaru střechy, materiálu fasády a na tom, kolik prostoru pro odstup skutečně máte – podle výpočtu dle ČSN EN 62305-3.
Co znamená „ochranná vzdálenost" u hromosvodu?
Ochranná vzdálenost (označovaná s) je minimální odstup mezi jímací soustavou nebo svodem a jakoukoliv vodivou částí budovy – kovovou konstrukcí, výztuží, potrubím nebo elektroinstalací. Pokud se svod dostane k vodivé části blíž, hrozí při úderu blesku boční přeskok (jiskření) do konstrukce, což je přesně to, čemu má hromosvod zabránit.
Ochranná vzdálenost se počítá podle ČSN EN 62305-3 vzorcem, který zohledňuje třídu ochrany budovy (LPS I–IV), materiál svodu a vzdálenost od zemniče k místu, kde se vodič ke konstrukci přibližuje. U rodinného domu s jednoduchou sedlovou střechou vyjde vzdálenost v řádu desítek centimetrů. U členitých střech s mnoha nástavbami může vzorec vyžadovat odstup, který se stavebně nedá dodržet.
Jak funguje klasický oddálený hromosvod?
Klasický oddálený hromosvod udržuje vypočtenou vzdálenost fyzicky – vzduchem. Jímací tyče nebo vodiče jsou od střechy odsazené na distančních podpěrách, u budov se zvláštními požadavky (výbušné prostředí, historické objekty, střechy z hořlavých materiálů) jsou nesené na samostatných stožárech nezávislých na konstrukci.
Kdy se klasický oddálený hromosvod vyplatí:
- jednoduchý tvar střechy (sedlová, plochá, bez velkého množství nástaveb)
- dostatek prostoru pro distanční držáky nebo samostatné stožáry
- průmyslová hala nebo objekt s plochou střechou, kde se dá jímací soustava vést po hraně bez kolize s technologií
- nižší pořizovací cena – běžný drát a distanční držáky jsou levnější než izolovaný vodič
Kdy klasický systém naráží na limity:
- členitá střecha s vikýři, komíny, anténami a fotovoltaikou v hustotě, kde nejde dodržet vypočtenou vzdálenost
- fasáda z hořlavého materiálu (dřevostavba), kde i malé zkrácení odstupu znamená riziko
- rekonstrukce památkově chráněného objektu, kde nelze měnit vzhled fasády přidáním viditelných stožárů
Jak funguje izolovaný hromosvod (HVI)?
Systém HVI (vysoce izolovaný vodič) řeší stejný problém jinak – ne vzdáleností ve vzduchu, ale izolací uvnitř vodiče. Jádro vodiče je obalené speciální izolační vrstvou dimenzovanou na napětí v řádu desítek až stovek kV, takže i při přímém kontaktu s vodivou konstrukcí nedojde k boční jiskře. Díky tomu může svod vést přímo po povrchu fasády, podél okapu nebo těsně kolem komína – bez nutnosti fyzického odstupu.
Kdy se HVI vyplatí:
- rekonstrukce s komplikovanou geometrií střechy, kde klasický odstup nejde stavebně zajistit
- objekty s hustým vybavením na střeše (VZT jednotky, fotovoltaika, antény, klimatizace)
- památkově chráněné budovy, kde má být hromosvod vizuálně co nejméně patrný
- blízkost citlivé elektroniky nebo datových rozvodů, kde i malé jiskření představuje riziko poškození zařízení
Na co si dát pozor: izolovaný vodič má výrazně vyšší pořizovací cenu než klasický drát a montáž vyžaduje proškolenou realizační firmu – špatně provedený spoj nebo poškozená izolace izolační schopnost vodiče popírá.
💡 Tip z praxe: Nejčastější chyba, se kterou se u rekonstrukcí setkáváme, je navržený klasický oddálený systém v projektu, který na místě prostě nejde smontovat – realizační firma pak improvizuje, odstup zkrátí, a hromosvod fakticky ztrácí funkci, aniž by to revize vždy odhalila. Typ svodu proto řešíme už ve fázi projektu, ne až na stavbě.
Dá se oba systémy kombinovat na jedné budově?
Ano, a v praxi je to běžné řešení u složitějších objektů. Jímací soustava na hlavní ploše střechy může být klasická, zatímco svody kolem komplikovaných detailů (prostupy, technologie na střeše, blízkost fotovoltaiky) se řeší jako HVI. Projekt musí u každého úseku prokázat, že je dodržena buď vypočtená vzdálenost, nebo je nasazen izolovaný vodič s odpovídající třídou izolace pro danou třídu LPS.
Časté dotazy
Co je HVI hromosvod? HVI (vysoce izolovaný vodič) je typ svodu s izolační vrstvou dimenzovanou na desítky až stovky kV, díky které může vést přímo po povrchu konstrukce bez dodržení fyzické ochranné vzdálenosti podle ČSN EN 62305-3.
Je HVI dražší než klasický hromosvod? Ano, pořizovací cena izolovaného vodiče je vyšší než u klasického drátu s distančními držáky. Vyplatí se tam, kde by dodržení klasické ochranné vzdálenosti vyžadovalo nákladné konstrukční úpravy nebo kde to prostor neumožňuje vůbec.
Kdy musím použít oddálený hromosvod místo klasického přímo na konstrukci? Když výpočet ochranné vzdálenosti podle ČSN EN 62305-3 vyjde tak, že klasický vodič vedený přímo po konstrukci by byl blíž k vodivým částem, než dovoluje. Řešením je buď fyzický odstup (distanční držáky, stožár), nebo izolovaný vodič HVI.
Musí mít rodinný dům hromosvod v HVI provedení? Ne automaticky – u jednoduchých střech běžně vychází klasické provedení jako dostačující a levnější. HVI dává smysl u členitých střech, dřevostaveb nebo tam, kde se nedá dodržet vypočtená vzdálenost.
Kdo rozhoduje o typu hromosvodu – projektant, nebo realizační firma? Typ a trasu hromosvodu určuje projekt na základě analýzy rizika dle ČSN EN 62305-2 a výpočtu ochranné vzdálenosti dle ČSN EN 62305-3. Realizační firma provedení jen montuje – pokud se typ řeší až na stavbě, často je pozdě na optimální a bezpečné řešení.
Řešíte hromosvod u novostavby nebo rekonstrukce se složitou střechou? Navrhneme typ jímací soustavy a svodů tak, aby seděl na konkrétní tvar střechy i rozpočet – a prošel revizí napoprvé.
Zdroje:
- ČSN EN 62305-2 (ochrana před bleskem – řízení rizika)
- ČSN EN 62305-3 (ochrana před bleskem – hmotné škody na stavbách a nebezpečí života, vč. výpočtu ochranné vzdálenosti)
- Registr autorizovaných osob ČKAIT
Autor: Tomáš Hrbáček, projektant
