Blesk udeří tři ulice od vás, do domu nevede žádný přímý zásah – a přesto ráno nejde router, televize má vypálenou desku a kotel hlásí poruchu. Přepětí se do instalace nemusí dostat úderem do budovy. Stačí, že projde vzdušným vedením nebo se indukuje do kabeláže. Přepěťová ochrana (SPD – surge protective device) je jediný prvek v rozvaděči, který tomuto typu škody dokáže zabránit.
Odpověď v kostce: SPD (přepěťová ochrana, dříve svodič bleskových proudů) je zařízení v rozvaděči, které při přepětí odvede nadbytečnou energii do země a chrání tak spotřebiče a instalaci před poškozením. Objekty s hromosvodem nebo napojené na venkovní vedení potřebují svodič typu 1, ostatní běžně vystačí s typem 2. Návrh a koordinaci stupňů řeší ČSN 33 2000-4-443 a ČSN 33 2000-5-534.
Co je přepěťová ochrana a proč se liší od jističe?
Jistič a proudový chránič reagují na nadproud nebo únik proudu – přepětí ale není ani jedno z toho. Je to krátkodobý špičkový nárůst napětí v síti, řádově mikrosekundy až milisekundy, který jistič vůbec nezaregistruje, protože proud zůstává v mezích, ale napětí přesáhne to, na co je izolace spotřebičů dimenzovaná.
SPD funguje jako pojistný ventil: v klidovém stavu je v obvodu prakticky neviditelný, při přepětí během zlomku milisekundy sepne a přebytečnou energii svede do uzemnění. Po odeznění špičky se vrátí do klidového stavu (typ 1 a 2) nebo se u levnějších provedení musí vyměnit vložka.
Odkud přepětí do instalace přichází?
- Přímý úder blesku do budovy nebo hromosvodu – nejsilnější případ, energie se šíří po zemniči i do elektroinstalace
- Nepřímý (indukovaný) úder v okolí – blesk udeří do vedení nebo objektu v okolí, přepětí se indukuje do kabeláže bez přímého zásahu
- Spínací přepětí ze sítě – zapínání a vypínání velkých spotřebičů, transformátorů nebo výpadky v distribuční síti
Poslední jmenovaný zdroj je důvod, proč přepěťovou ochranu potřebují i budovy bez hromosvodu – riziko nepochází jen z blesku.
Jaké jsou typy SPD a k čemu je potřebujete?

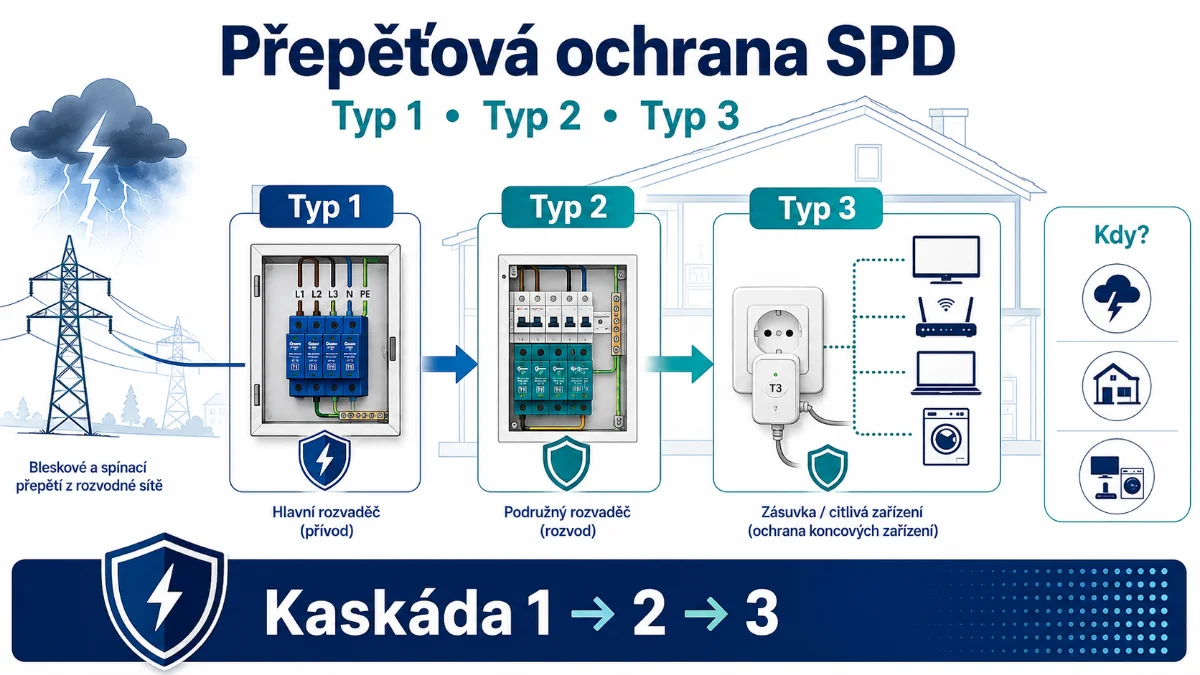

Norma rozlišuje tři typy podle toho, jak velkou energii dokážou zvládnout a kde v instalaci sedí:
Typ 1 (svodič bleskových proudů). Osazuje se v hlavním rozvaděči u objektů s vlastním hromosvodem nebo napojených na venkovní vedení nízkého napětí. Musí zvládnout přímý nebo blízký úder blesku – testuje se vlnou 10/350 μs, která simuluje reálný bleskový proud.
Typ 2 (svodič přepětí). Standardní ochrana v hlavním nebo podružném rozvaděči pro objekty bez přímého rizika úderu blesku, případně jako druhý stupeň za typem 1. Testuje se vlnou 8/20 μs, tedy nižší energií než typ 1.
Typ 3 (jemná ochrana). Instaluje se blízko citlivého spotřebiče (zásuvka, rozvaděč u serverovny, elektronika) jako doplněk k typu 1 a 2 – zachytává zbytkovou špičku, kterou předchozí stupně nestihnou úplně eliminovat.
💡 Tip z praxe: Typ 3 sám o sobě bez typu 1 a 2 v hlavním rozvaděči prakticky nic neřeší – zbytková energie, kterou má zachytit, je v takovém případě příliš vysoká a ochrana ji nezvládne. Vídáme to hlavně tam, kde si majitel domácnosti sám doplní „přepěťovou zásuvku" a spoléhá se, že to nahradí chybějící ochranu v rozvaděči.
Kdy je přepěťová ochrana ze zákona povinná?
ČSN 33 2000-4-443 stanovuje, kdy je SPD nutná na základě posouzení rizika – zjednodušeně jde o kombinaci pravděpodobnosti úderu blesku v lokalitě, typu napájení (venkovní vs. kabelové vedení) a důsledků výpadku pro provoz budovy. V praxi vychází ochrana jako nutná prakticky u každého objektu s hromosvodem a u větší části objektů napojených na venkovní vedení nízkého napětí.
U budov s citlivou elektronikou (serverovny, zdravotnická zařízení, průmyslové řídicí systémy) bývá povinnost jednoznačná bez ohledu na typ napájení – důsledek výpadku je natolik závažný, že riziko vychází jako nepřijatelné bez ochrany.
Jak se SPD koordinují mezi sebou?
Nasazení jednoho svodiče v hlavním rozvaděči obvykle nestačí. Mezi jednotlivými stupni (typ 1 → typ 2 → typ 3) musí být dodržena minimální kabelová vzdálenost – pokud jsou svodiče příliš blízko u sebe, nestihnou si energii mezi sebou „předat" a nižší stupeň se přetíží dřív, než odvede svůj podíl.
ČSN 33 2000-5-534 řeší přesně tuto koordinaci: definuje, jak daleko od sebe musí stupně být (případně kdy je nutná přídavná tlumivka, pokud reálná vzdálenost v rozvaděči nevychází), a jaké svodové proudy má každý stupeň zvládnout, aby na sebe navazovaly bez mezery v ochraně.
Časté dotazy
Potřebuju SPD, i když nemám hromosvod? Ano, pokud je objekt napojený na venkovní vedení nízkého napětí nebo obsahuje citlivou elektroniku. Riziko nepochází jen z přímého úderu do budovy, ale i z indukovaného přepětí a spínacích špiček v síti.
Jaký je rozdíl mezi SPD typ 1 a typ 2? Typ 1 zvládá energii přímého nebo blízkého úderu blesku (test vlnou 10/350 μs) a osazuje se u objektů s hromosvodem nebo venkovním vedením. Typ 2 řeší nižší energie ze spínacích přepětí a indukovaných špiček (test vlnou 8/20 μs) a je standardem tam, kde přímé riziko blesku není.
Stačí přepěťová zásuvka u počítače místo SPD v rozvaděči? Ne. Přepěťová zásuvka odpovídá zhruba typu 3 a bez ochrany typu 1 a 2 v rozvaděči nezvládne energii reálného přepětí. Funguje jen jako doplněk koordinovaného systému, ne jako náhrada.
Kde v projektu se řeší, kolik stupňů SPD je potřeba? Posouzení rizika a návrh koordinace SPD je součástí projektové dokumentace elektroinstalace podle ČSN 33 2000-4-443 (kdy a jaký typ) a ČSN 33 2000-5-534 (jak stupně mezi sebou koordinovat).
Musí se SPD po zásahu bleskem měnit? Záleží na provedení. Moderní svodiče typu 1 a 2 s vyměnitelnou vložkou signalizují opotřebení a vyžadují výměnu jen vložky, ne celého přístroje. Stav je vidět na indikátoru přímo na svodiči a měl by se kontrolovat při pravidelné revizi.
Nejste si jistí, jestli vaše instalace potřebuje SPD typ 1, nebo stačí typ 2? Posoudíme riziko podle ČSN 33 2000-4-443 a navrhneme koordinaci ochran přímo pro váš objekt.
Autor: Tomáš Hrbáček, projektant
